雷达水位流量无线丈量计划

更新时间：2025-07-02 作者：同乐城官网TLC情形科技有限公司

一、行业配景

随着国民经济的迅猛生长，，，，水利工程在国民经济中所起的作用越来越大，，，，防汛更是直接影响国民经济生长的一个主要方面。。。。。。近年来，，，，国家提出了建设“数字水利”的目的，，，，周全实验水利信息化建设，，，，一方面加速水利工程的信息化历程，，，，提高其建设的效率，，，，另一方面可以将防汛抗旱的事情逐步从被动转为自动，，，，通过完善的预警机制和应急指挥系统，，，，抵达最洪流平降低灾难影响，，，，在汛期的时间，，，，一些异常状态的图像清晰准确地在第一时间即时传送到监控中心，，，，事情职员可实时地对可能或正在爆发的汛情、险情、灾情举行动态监视，，，，随时相识现场情形，，，，以便接纳响应的预防和调解步伐。。。。。。

基于上述配景的思量，，，，我公司的水位自动监测预警系统。。。。。。本系统能将各个地下管道的积水情形实时、自动、准确地上传至监控中心。。。。。。该系统以单片机为控制焦点,集成了先进的系统软件与硬件，，，，使用太阳能供电，，，，接纳无线通讯方法。。。。。。使用该系统,可以实现对各管道段有用自动监测。。。。。。当监测点的水深凌驾预设值时，，，，监控中心会发出报警信号，，，，提醒中心监控职员接纳响应步伐。。。。。。

二、需求剖析

现阶段各大部分地下管网已实现的监测系统，，，，收罗的数据通过DTU或遥测终端RTU以2G/3G/4G无线网络上传到数据中心，，，，能将收罗与无线传输连系起来，，，，实现对管网数据的收罗、清静剖析，，，，这样能对地下管网的运行情形有直观又利便的检查，，，，有助于接纳预防与调解步伐。。。。。。

以此监测需求为例：

?监测流量和水位，，，，一但流量或者水位到了警戒线，，，，马上联动报警；；；

?监控现场是否有人进入危险区域、可疑情形；；；

?通过3G/4G网络传输，，，，可安排在偏远区域；；；

三、系统概述

紧握市场需求，，，，我公司开发出基于2G/3G/4G无线网络的遥测系统，，，，主要用于监视水库、涵闸、河流、矿井、地下管网运行情形，，，，通过2G/3G/4G网络上传到监控中心平台，，，，种种监测信息和现场图像可直观显示在大屏幕上，，，，监控职员能实时监视现场情形，，，，准确判断状态。。。。。。

无线遥测系统是我司自主研发、具有知识产权的整体解决计划，，，，遥测终端系统普遍应用于种种水利信息化建设领域。。。。。。

本系统由监测中心、通讯网络、前端监测装备、丈量装备四部分组成。。。。。。

?监测中心：由效劳器、公网专线（或移动专线）、监测系统软件组成

?通讯网络：GPRS（2G/3G/4G/5G）。。。。。。

?前端监测装备：监测终端。。。。。。

?丈量装备:雷达流量计或其它仪表变送器。。。。。。

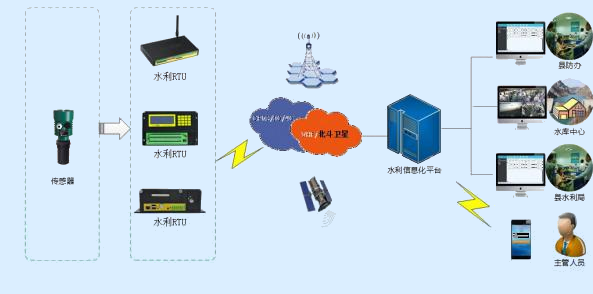

四、系统架构

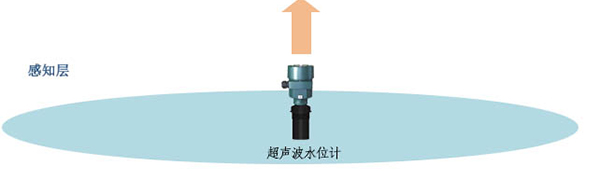

1.前端收罗部分


前端收罗部分由、RTU、超声波水位计、太阳能供电系统组成。。。。。。传感器收罗的数据经RTU举行编码处置惩罚，，，，编码后的数据通过有线/无线网络传输到远程监控中心。。。。。。

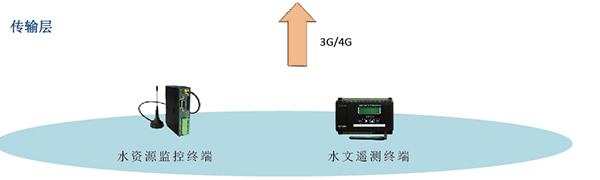

2.传输网络

可以接纳GPRS/2G/3G/4G、WIFI、有线三种传输方法，，，，三者自动智能切换，，，，包管网络不中止。。。。。。

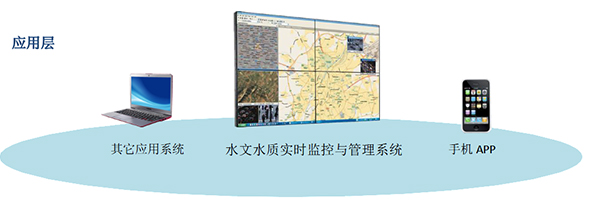

3.监控中心

在监控中心装置响应的效劳器系统清静台软件，，，，分发数据流和视频流举行监控，，，，统一治理现场装备，，，，并对上传的数据举行处置惩罚、统计、剖析，，，，供治理决议使用

4.系统互联

为利便本平台和其他系统举行互联，，，，平台软件预留接口，，，，可实现与其它系统的信息共享和联动。。。。。。

五、系统主要功效

1、数据收罗、统计、剖析

?每15分钟准时收罗并上报水位数据。。。。。。

?平台对上传的种种数据举行剖析处置惩罚，，，，并图表形式展示出来。。。。。。

2、联动控制

可与第三方系统互联，，，，制订联动预案，，，，实现智能化控制。。。。。。

3、远程治理维护

系统提供远程治理维护功效，，，，治理员不必抵达装备现�。。。。。。涂尚薷淖氨父飨畈问迪中Ｊ薄⒅匦缕舳⒉问柚谩⑷砑兜裙πВ岣叩淖氨肝ば�。。。。。。

六、系统主要装备（产品特点、性能、手艺参数）

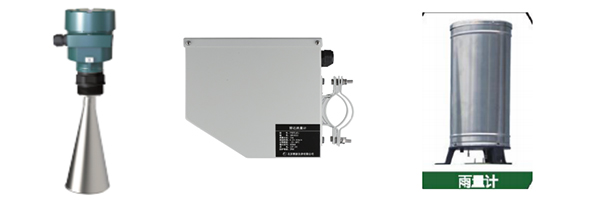

1、传感器

1.1功效

雷达水位计是一种接纳微波手艺的物位探测仪，，，，主要适用于探测江河湖泊等自然水域的水位，，，，也适用于种种水库、蓄水池、污水渠等露天水渠的水位探测。。。。。。雷达水位计作为一种探测终端，，，，可有用的辅助监控水位转变状态，，，，提供有用的水位信息。。。。。。

1.2手艺参数


PWFL432

特点：

（1）非接触丈量；；；

（2）金属外壳，，，，装置简朴；；；

（3）流速、水位信号单独输出；；；

流速仪参数:

供电电流：50mA (事情)，，，，<1mA (休眠)；；；

事情温度：（-35~65）℃；；；

存储温度：（-40~70）℃

野外防护品级：IP68。。。。。。

测速规模: 0.15~21m/s；；；测速精度：±8.8mm/s；；；

区分率：1mm/s；；；

偏向区分：上游；；；

丈量一连时间：2~240s;

采样距离: 0s~5h;

事情频率: 24GHz;

到水面距离: 0.5~35m;

电源: 6~30V DC(建议使用12V DC);

通讯: PWRV485/Modbus协议

水位计参数：最大宗程：35m

精度：±3mm

情形温度：（-35~65）℃ 重复性：±1mm

天线材质：PP

频率规模：26GHz

信号输出：RS485/Modbus协议 6~30V DC (建议使用12V DC)

(1）承水口径:@200+ 0.6mm ,

刃口40~45o

(2）区分率:0.5mm(3）丈量精度:≤士4%

(4)雨强规模:0~4mm/min(允许通过

最大雨强8mm/min),

防梗塞:传感用具有防堵、防虫、防尘步伐

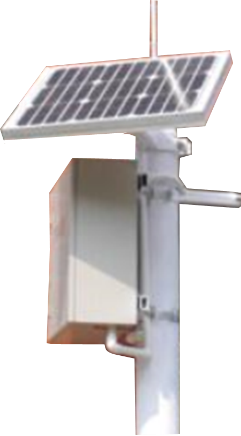

2、太阳能

监测站终端装备接纳太阳能板浮充蓄电池直流供电方法。。。。。。为避免蓄电池电压过电或欠压征象，，，，应设置响应的充电控制器举行钳位控制。。。。。。

太阳能板的功率、蓄电池的容量以及充电控制器，，，，凭证以下因素选配：

1）装备功耗，，，，包括守候功耗、事情功耗以及通讯装备发送数据的功耗；；；

2）包管在10~20天一连阴雨天气情形下，，，，能维持蓄电池正常事情1个月；；；可一连事情不低于2年。。。。。。

3）在一连阴雨天气后，，，，能在10～20天时间内，，，，将蓄电池富足；；；

4）外地的日照指数；；；

5）充电控制器的钳位电压阈值应包管电池富足且不因过充而损坏。。。。。。

6）蓄电池接纳铅酸免维护可充电蓄电池。。。。。。

7）太阳能板接纳单晶硅太阳能电池组件，，，，最大事情电压：17V，，，，开路电压：21V；；；

太阳能电池板配制盘算要领

电池板设置功率（W）=装备功耗（W）×天天事情时间（小时）×1.2(清静系数)÷[5小时(天天有用事情时间) ×0.6(充电效率)]

蓄电池设置盘算要领

蓄电池设置容量（Ah）=装备功耗（W）×天天事情时间（小时）×阴雨天(天数)÷[装备供电电压(V) ×0.6(供电效率)]

3、通讯平台及系统运行剖析

3.1通讯平台

公网专线系统通讯网络接纳中国移动公司GPRS网络和Internet公网。。。。。。要求排水治理处监控中心具备宽带（类型：光纤、ADSL等），，，，并具有一个Internet网络上的牢靠IP。。。。。。泵站监测点终端中GPRS无线数据传输器内设置一张开通GPRS功效的SIM卡。。。。。。

终端通过其内部的GPRS无线数据传输器与监测中心折务器组成一个通讯网络，，，，实现系统的远程数据传输。。。。。。

公网专线组网适用于监测点数目多，，，，数据传输频率高、实时性要求强的系统。。。。。。

3.2系统运行剖析

3.2.1 终端GPRS流量统计

传输距离	GPRS月流量
10分钟	100M
15分钟	80M
30分钟	50M

3.2.2 系统运行用度

月运行用度 = （监测中心宽带月租 + 牢靠IP月租） + 单个测点数据卡月租×测点数目

七、RTU先容

遥测终端是集GPRS/4G/WIFI无线传输、古板RTU功效于一体，，，，实现水文/水资源等数据收罗、存储、显示、控制、报警、无线传输、远程监控等功效。。。。。。

产品接纳高性能的工业级32 位通讯处置惩罚器和工业级无线�？？？？椋獾爻笕萘渴萸寰泊娲ⅲ峁┓璕S232、RS485、模拟量输入、开关量输入和开关量输出接口，，，，可知足州差别水文/水资源及其它应用需求。。。。。。

1、切合规约

?遵照《水资源监测数据传输规约》和《水文监测数据通讯规约》；；；

2、产品功效

?具有多种接口，，，，可外接水位计、雨量筒、流量计、流速仪等传感器；；；

?准时收罗并上报、加报雨量、水位、流量、水质等涉水数据；；；

?外地存储雨量、水位、流量、水质和其它数据；；；

?支持电池电压上报功效；；；

?远程盘问外地历史数据；；；

?内置RTC，，，，支持准时重启、准时开关机功效；；；

?异常掉电和低电压电源�；；；すπВ芡蝗坏舻缡莶灰妆黄扑�；；；

?硬盘可拆卸，，，，也可以通过USB线直接挂载硬盘，，，，在电脑上实现硬盘上的数据的快速导出及预览；；；

?支持多种升级方法：外地U盘升级、外地web升级、远程升级；；；

?支持多种装备参数设置方法：外地UI设置、外地网络设置、平台远程设置等；；；

?富厚的指示灯，，，，可快速掌握机械运行状态；；；

?支持GPRS/4G网络、WIFI和有线LAN三链路网络智能切换功效，，，，可实现按预设值优先级举行切换；；；

3.SIM卡装置

⑴、用一个十字螺丝刀或其他合适工具按压SIM卡座黄色开关，，，，卡座抽屉会弹出一点

(2)、取出SIM卡抽屉

(3)、将SIM卡装进抽屉，，，，注重SIM卡带芯片的面临着自己，，，，SIM卡缺口对着抽屉缺口

(4)、将SIM卡抽屉推入卡座

八、系统优势

针对严苛的水利室外应用情形设计

?宽温设计：-35～75℃

?宽压设计：9V～36V

?具备欠压、过压、过流、反接、短路、浪涌等电路�；；；すπ�

?SIM卡/TF卡防盗设计
